Введение продукта

Тип диска керамический вакуумный фильтр

Керамический фильтр FD disc объединяет механическую и электрическую, микропористую керамику, ультразвуковую технологию в целом, полагаясь на вакуумный отсос и капиллярное действие для достижения разделения твердого и жидкого нового эффективного и энергосберегающего фильтрационного оборудования.

Для широкого использования в

Шахтные цветные металлы, редкие металлы, черные металлы, неметаллы и другие концентраты и хвостохранилища обезвоживание, оксиды химической промышленности, электролитический шлак, выщелачивающий шлак, обезвоживание шлаков и защита окружающей среды сточных вод очистка кислот, тонкость материала от -200 до -450 сеток и различные сверхтонкие материалы.

Характеристики продукта
Градус вакуума (градус вакуума -0.09~-0.098MPa)
Высокая точность фильтрации твердое содержание фильтрата <50ppm。
По сравнению с традиционным оборудованием, потребление энергии сохраняется более чем на 90%
ПЛК, микрокомпьютер в сочетании с автоматическим управлением клапаном
Компактная структура, небольшой след

Усовершенствованная дренажная система

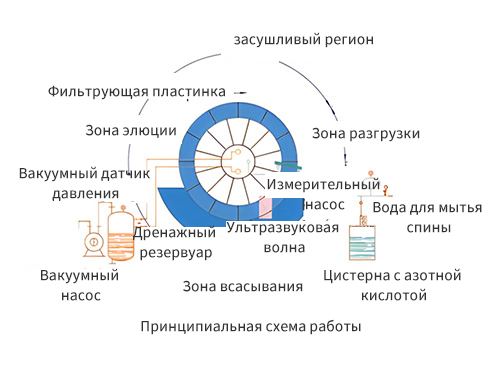

Принцип работы

Сухая зона : торт продолжает обезвоживать под действием высокой вакуумной силы. Зона разгрузки: при отсутствии вакуума измельчитель автоматически сбрасывает материал. Обратная мойка: промышленная вода или фильтрация через распределительный клапан в керамическую пластину изнутри для очистки заблокированных микроотверстий. После того как керамическая плита используется в течение цикла, ультразвуковая волна смешивается с низкой концентрацией кислоты для очистки, чтобы сохранить эффективное использование керамической плиты.

Техническая спецификация

Тип области/span>(M2)

Диск фильтра(В круг входит)

Количество фильтрующих пластин(block ) Объем бака свежей воды(M3) Установленная мощность(Kw) Рабочая мощность(kw) Основные размеры двигателя(M) Технические требования к фильтрующей пластине
FD-1 1 12 0.2 4.5 3.5 1.4x1.4x1.9 1M2/круг
FD-4 2 24 0.8 5.5 4.5 1.7 x2.2x2.0 2M2/круг
FD-6 3 36 1.1 8 7 2.0x2.2x2.0
FD-9 3 36 1.9 8.5 7.5 3.1x2.8x2.6 3M2/круг
FD-12 4 48 2.6 9 8 3.4x2.8x2.6
FD-15 5 60 2.9 9 8 3.7x2.8x2.6
FD-21 7 84 3.9 15.5 14.5 4.3x2.85x2.6
FD-24 8 96 4.3 15.5 14.5 4.6x2.85x2.6
FD-30 10 120 5.2 19 18 5.2x2.85x2.6
FD-36 12 144 6.1 19 18 5.8x2.85x2.6
FD-45 15 180 7.4 26 25 6.7x2.85x2.6 4M2/круг
FD-40 10 120 7 23 22 5.2x3.2x3.0
FD-48 12 144 8.2 24 23 5.8x3.2x3.0
FD-60 15 180 10 39 38 6.9x3.3x3.0
FD-80 20 240 14.5 39 38 8.4x3.3x3.0
FD-40 8 96 5.8 26 25 4.9x3.3x3.1 5M2/круг
FD-45 9 108 6 26 25 5.2x3.3x3.1
FD-50 10 120 6.9 26 25 5.5x3.3x3.1
FD-55 11 132 7.5 33 32 5.8x3.3x3.1
FD-60 12 144 8.1 33 32 6.1x3.3x3.1
FD-100 20 240 12.7 47 46 8.5x3.3x3.1
FD-78 13 156 12.7 39 38 6.4x3.7x3.3 6M2/круг
FD-96 16 192 15.1 57 56 7.3x3.7x3.3
FD-120 20 240 18.3 57 56 8.5x3.7x3.3 12M2/круг
FD-96 8 120 25 90 80 6.73X5.9X4.78
FD-120 10 150 30 110 100 7.53x5.9x4.78
FD-144 12 180 35 110 100 8.57x5.9x4.78
FD-168 14 210 40 110 100 9.37X5.9X4.78
FD-192 16 240 45 130 120 10.2x5.9x4.78
