Представление продукции

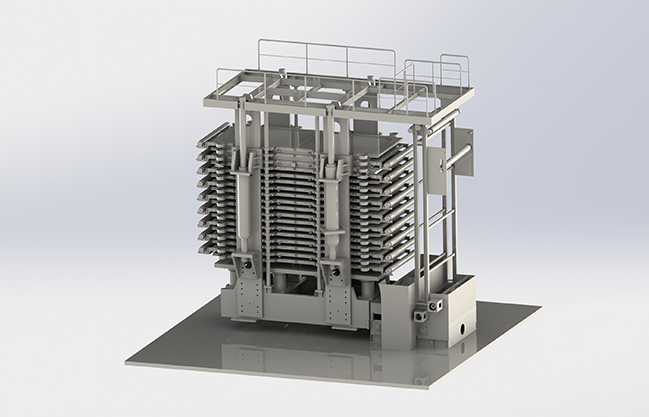

Вертикальный фильтр давления PF

Вертикальный фильтр-это высокоэффективное, энергосберегающее, автоматизированное устройство для разделения твёрдой жидкости. При помощи давления насосов, силы тяжести и давления воздуха или воды формируют разность давления по обе стороны фильтра, что приводит к эффективному разделению твёрдых жидкостей.

В настоящее время широко используется

Обезвоживание различных горных концентратов и хвостовых руд; Плавка, окислители химической промышленности, электролиты, обезвоживание, пропитываемое шлаком, очистка отходов от загрязняющих веществ и т.д.

Характеристика продукции

Слоистая структура фильтра

Весь процесс может быть завершен автоматически

Фильтрационное давление может достигать 1,6 мпа

Надежная эксплуатация оборудования

Снижает стоимость производства

Использование PLC+ сенсорного экрана + автоматическое управление клапанами, с гибкими операциями, гибкими характеристиками, такими как краткость, снижает стоимость производства и интенсивность труда

Структура компактная Структура компактная

Принцип работы

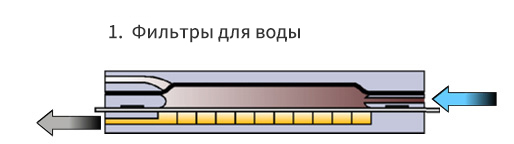

Стадия фильтрации

Когда фильтровальная пластина закрыта, суспензия перекачивается в камеру фильтра через шламовую трубу. Фильтрат проходит через фильтровальную ткань и поступает в полость фильтрата, а затем через фильтратный шланг попадает в основную трубу фильтрата и выгружается, при этом в полости фильтра образуется фильтрационная корка;

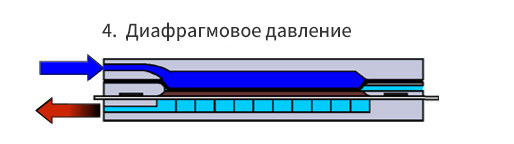

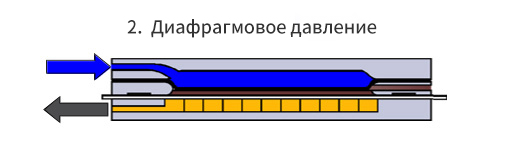

сжима

Вода под высоким давлением поступает в верхнюю камеру диафрагмы через водяной шланг высокого давления, заставляя диафрагму прижиматься к фильтрационной корке, тем самым выдавливая жидкость из фильтрационной корки.

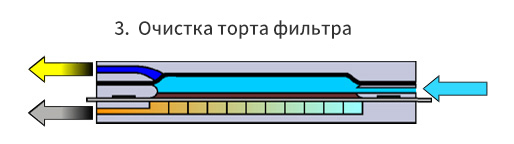

Стадия очистки

Промывная жидкость подается в фильтровальную камеру через шламовую трубу, затем проходит через фильтрационный осадок и фильтровальную ткань и поступает в сливной патрубок;

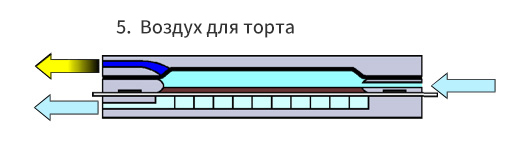

Воздух сухой

Поток воздуха через фильтрационный осадок несет водяной пар, сводя к минимуму содержание влаги в фильтрационной корке и одновременно опорожняя камеру фильтрата.

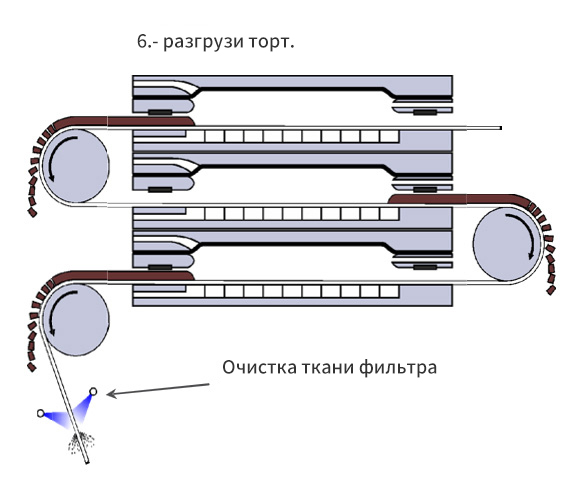

Выброс фильтра

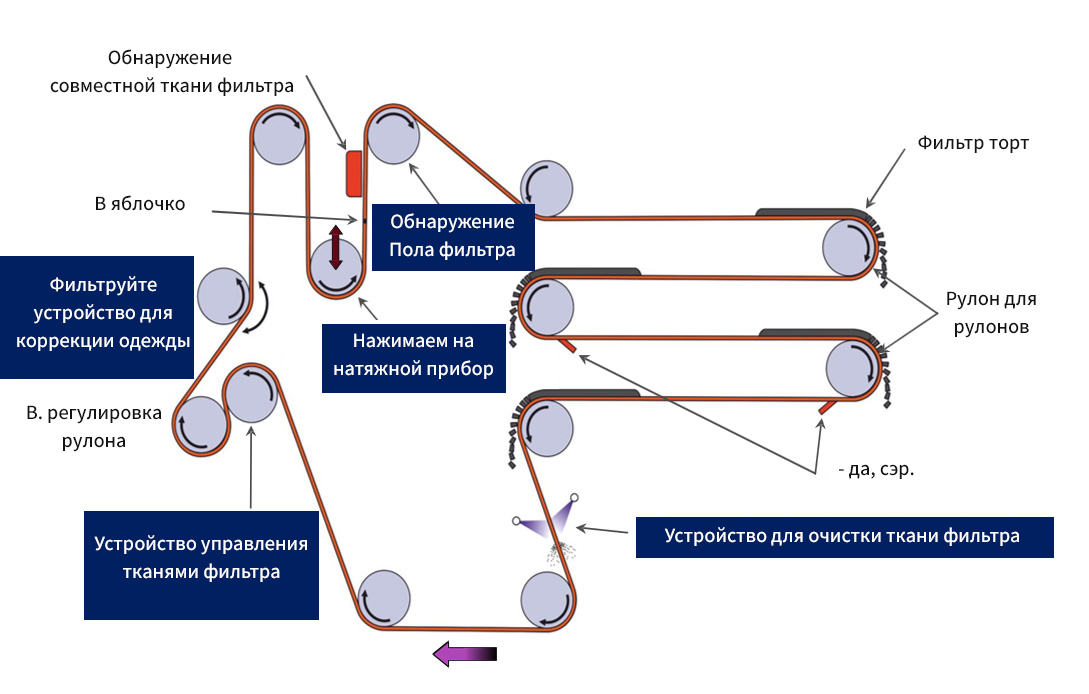

Когда процесс сушки завершен, узел открывается, приводной механизм приводит в движение фильтровальную ткань, и фильтровальный осадок вместе с тканью выгружается с обеих сторон.

Технические характеристики

модел	Площадь фильтрации(m2)	Внешний размер（ L×W×H）(m)	Количество фильтров (блоки)	Вес (т)
PF－1	1	2. 5×1.5×2.0	2	6
PF－2	2	2. 5×1.5×2.2	4	7
PF－3	3	3.5×2.5×2.2	2	11
PF－6	6	3.5×2.5×2.3	4	12
PF－9	9	3.5×2.5×2.5	6	13
PF－12	12	3.5×2.5×2.7	8	14
PF－15	15	5.2×3.0×3.0	6	28
PF－20	20	5.2×3.0×3.3	8	29
PF－25	25	5.2×3.0×3.7	10	32
PF－30	30	5.2×3.0×4.1	12	33
PF－35	35	5.2×3.0×4.5	14	34
PF－40	40	5.2×3.0×4.8	16	35
PF－45	45	5.2×3.0×5.2	18	36
PF－50	50	5.2×3.0×5.6	20	40
PF－55	55	5.2×3.0×5.9	22	42
PF－60	60	5.8×5.0×4.0	10	63
PF－72	72	5.8×5.0×4.2	12	65
PF－84	84	5.8×5.0×4.3	14	69
PF－96	96	5.8×5.0×5.1	16	70
PF－108	108	5.8×5.0×5.5	18	75
PF－120	120	5.8×5.0×5.8	20	78
PF－132	132	5.8×5.0×6.3	22	82
PF－144	144	5.8×5.0×6.5	24	85
PF－156	156	5.8×5.0×6.8	26	89
PF－168	168	5.8×5.0×7.3	28	100

Примечание: выбранная высота фильтра: 30, 45, 60 мм

Прикладная область

В настоящее время широко применяются к различным минеральным и хвостовым обезвоживаниям; Плавка, окислители химической промышленности, электролиты, обезвоживание, пропитываемое шлаком, очистка отходов от загрязняющих веществ и т.д.

Название вещества	Время циркуляции (min) или тонкость материала	Концентрация входных материалов (g/1) или %	Давление доения (мпа)	Толщина фильтра (mm)	Влага фильтра (%)	Производственная мощность kg/m2
Кипит 4а	15	150~300	1.4	35	19~22	200
Расплавить сульфид	20	50	1.2	30	30	120
Плавить свинцовый калий	20	50	1.2	30	15~20	35
Расплавить медь	15	600	1.6	40	8~9	320
Сульфат кальция в сточной воде	20	80	1.6	45	28~35	120~180
Обжигающий золотой хвост	10	300	1.6	35	14~18	300~350
Медно-никелевый концентрат	15	15~20%	1.6	20	29~32	65
медь	-200 сеток 95,5%	66.7	1.6	30	9.78	257
Медный концентрат	-325 сеток 92.5%	45~50	1.6	35	7.6	360
Никелевый концентрат	-325 ячеек 95 %	45~50	1.6	30	8	300~400
Татаниевая плавка	10	10	1.6	20	20~25	200
К кислот	15	10	1.6	30~35	11.3	122~150
слиз	10	30~35%	1.6	30	16～17	300
Шлак	-200 сеток около 90%	40%	1.6	28	≤9	280
Флотационный золотой хвост	-200 ячеек 90%	20~30%	1.6	35	12~18	300
Дегенеративный крахмал	7~10	50	1.6	35	32	220
Маннитол	40~45		1.5	15~30	12	35
Окись цинка	25	57%	1.6
