Серия башенных фильтр-прессов

Представление продукции

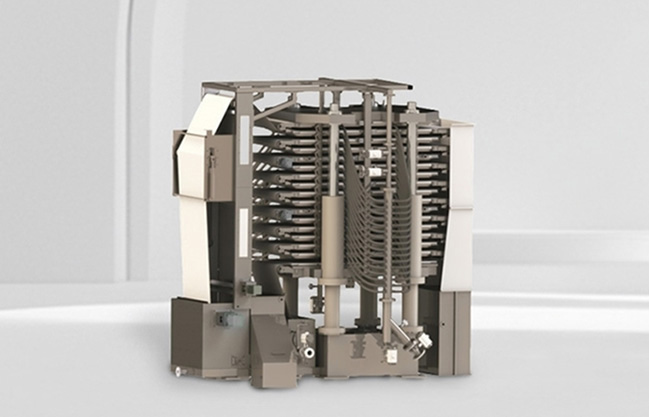

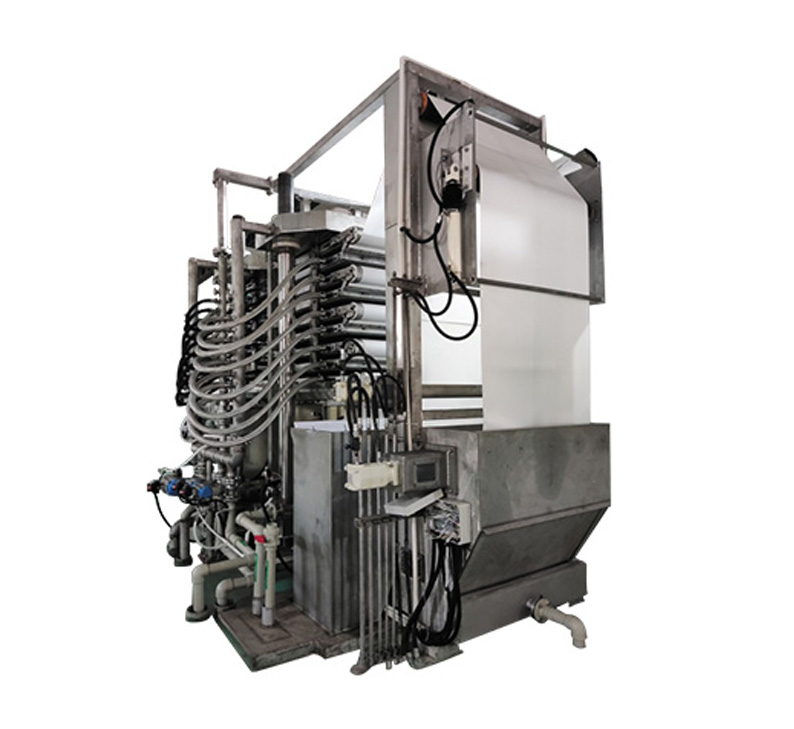

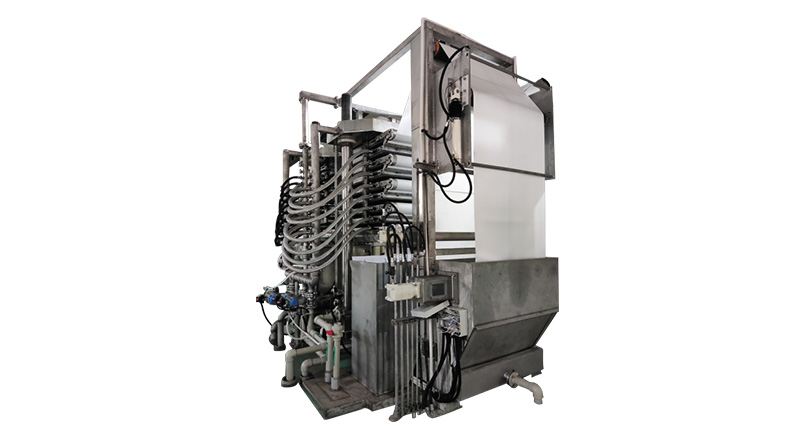

TPF интеллектуальный башенный фильтр-пресс

Это новое поколение оборудования для разделения твердых и жидких фаз, которое может реализовать функции фильтрации, промывки, разделения, очистки и сушки материалов. Эта машина использует давление насоса, силу материала, а также воздействие воздушного или гидравлического давления для создания разности давлений по обе стороны фильтровальной ткани, что позволяет осуществить эффективное разделение твердых и жидких веществ.

Техническое преимущество

Полностью автоматизированное функционирование, содержание фильтрации под давлением может быть достигнуто в условиях, которые в настоящее время особенно низки в различных формах на рынке и эффективно решены проблемы, связанные с неблагоприятными условиями работы на местах в традиционных моделях, с высоким уровнем отказов и сложным обслуживанием.

Новаторство: полностью автоматизированная работа по рационализации и содержание воды в фильтре под давлением могут достигать уровня, который в настоящее время является особенно низким в различных формах на рынке. Эффективное решение проблем, связанных с неблагоприятными условиями работы на местах в традиционной модели, высоким уровнем отказов и сложным обслуживанием. Он содержит полный промышленный контроль, загрузку данных в облако, удаленное управление, предупреждение о неисправности, самовосстановление и т.д. С помощью координации системы управления и базы данных облаков, в соответствии с данными, собранными различными сенсорами, более искусственные люди могут обнаружить проблему раньше, а также лучше контролировать состояние материалов в течение каждого периода и автоматически регулировать их циклы работы или своевременно информировать соответствующие лица и производителей оборудования. При помощи различных сенсоров можно визуализировать ситуацию внутри устройства, и при возникновении проблем можно получить более четкое представление о причинах проблемы с помощью сравнительных данных и обнаружения на местах, существенно сократить время ремонта, чтобы избежать ряда проблем, возникающих в результате прекращения производства линии производства, которые могут быть остановлены или отремонтированы.

Характеристика продукции

Горизонтальная структура фильтра реализует функции фильтрации, очистки, разделения, очистки, сушки.
Оборудование оснащено двигателем, узким узлом, пикетом, стировкой, давлением, положением, влагой, автоматизированным, высокоинтеллектуальным, экономичным оборудованием и сокращением технологического процесса.

Процесс работы может быть завершен автоматически

Фильтрационное давление может достигать 3,6 мпа

PLC+ сенсорный экран + автоматическое управление клапанами

Структура компактная и занимает небольшую площадь

Мониторинг на месте, модуль дистанционного управления

Использование модуля дистанционного управления, модуля интеллектуального сенсорного модуля, повышает продуктивность.

Принцип работы

фильтрац

1. Фильтрующий материал попадает в фильтрующую камеру для формирования фильтра, который вытекает из фильтра жидкого фильтра вместе с давлением на импорт до тех пор, пока не достигнет требуемой толщины фильтра.

Фильтрация диафрагмы

2. Высоковольтный фильтр под давлением диафрагмы попадает в диафрагму, расположенную в верхней части камеры, сжимает фильтр и образует однородный фильтр.

Промывка фильтра

3. Очищающие фильтры закачиваются в промывочную воду, поскольку фильтры расположены горизонтально и имеют однородную толщину, таким образом, однородный фильтр фильтра в очищающих средах приводит к особенно хорошим результатам промывания.

Вторичное сжатие диафрагмы

4.Вторая диафрагма сжимает диафрагму и сжимает фильтр, чтобы высушить фильтр.

Воздушный уборка

5. Воздушный фильтр для очистки сжатого воздуха. Влага фильтра снова понижается при давлении воздуха и отборе времени.

Разгрузка пирогов и чистка фильтра

6. Очистка фильтра и фильтрация фильтра, когда фильтр открывается, выбрасывает его с обеих сторон, в то время как высоковольтная промывка на обеих сторонах фильтра открывается и промывает фильтр для промывания.

Процесс фильтрации

Стеклоочиститель закачивается в закрытую плазменную камеру, где часть фильтра вытекает из фильтра, который находится внутри фильтра, и решётка радиатора, которая затем надувается резиновой диафрагмой над плазмой. В ходе этого процесса фильтры могут быть высушены или вымыты с помощью воздуходува 1 и брызг. После завершения фильтрации гидроцилиндровый фильтр открывает фильтр двигателя в направлении направляемого стержня в течение недели, после того как фильтр с обоих концов фильтра поворачивается к фильтру и лопается с обеих сторон, после того как фильтр обнаруживается и корректирует возможные смещения положения с помощью пикета.

Технический инновация

Пять основных: технологические инновации

Четыре: структурные улучшения

Три: меры безопасности

Два критерия: национальные стандарты машиностроения

Первая миссия: промышленная фильтрация первопроходцев китая

① Управление интеллектом, дистанционное обслуживание

② Проект по очистке оборудования

③ Процесс очистки фильтра от воды

④Мембранная экструзионная система высокого давления

⑤Фильтр, проверка на продолжительность жизни диафрагмы

⑥Автоматический пикет фильтра

⑦Оптимизация пирогов в целом (скребок, двойная спираль)

⑧　Усовершенствован новый тракт решётки

⑨Конструкция петли направляющей фильтрующей пластины

⑩Система смазки конфигурации

⑪Автостоп, перегрузка, отключение электричества, гипер-температура и другие меры защиты.

⑫Автостоп, перегрузка, отключение электричества, гипер-температура и т.д

Вонг, ведущий проект, занял первое место и четвертое соответственно

Национальный стандарт JB/T 11097.2 — 2022 «вертикальный фильтр для прессоров», вонг вань занимает первое место в рейтинге 1/11

Национальный стандарт машиностроения JB/T 11097.1-2022 «Технические условия для вертикальных фильтр-прессов», Фэн Юн входит в пятерку лучших 4/11

В 2008 году команда разработала первую отечественную пластину толщиной 6 м² и изготовила самый большой вертикальный фильтр-пресс размером 72 м².

В 2009 году команда впервые внедрила инновационную технологию фильтрации на фильтр-прессе и промывной фильтрации.

2010 г. Разработано применение аккумуляторных материалов для бытовых вертикальных фильтр-прессов.

2012 г. Разработано в Cathay Biomaterials.

В 2013 году технология фильтрации модифицированного крахмала и аминокислот применялась в десятках ведущих биофармацевтических компаний, таких как COFCO, China Salt и CSPC.

В 2019 году компания Shandong Fude была преобразована и создана для разработки интеллектуальных систем фильтрации и интеллектуальных башенных фильтр-прессов.

2020 Разработка новых фильтр-прессов для использования в проектах Hengjia и Yantai Wanhua.

2021 Разработка новых ступенчатых фильтров, нанокерамических мембран и интеллектуальных систем фильтрации.

2022 Производство аккумуляторных материалов для чистых фильтр-прессов Суперлига, BYD, CATL

В 2023 году чистые фильтр-прессы высокого давления будут использоваться в таких областях биотехнологии, как Цзиндэчжэнь, Южная Корея, Чаошань и Пинсян.

В 2024 году экспорт из южной кореи, пакистана, австралии, канады, россии и др

...

Device lifecycle management

Open up the asset data barriers of the asset operation layer, operation and maintenance management layer, and on-site execution layer, and realize the whole process of information flow

The system automatically pushes tasks and reminds the responsible person, and the user can handle the tasks by multiple terminals to achieve accurate tracking of task progress and data

The whole process of spare parts management, and pre-warning, improve the utilization of equipment while controlling the cost

Maintenance experience precipitation, the formation of enterprise management knowledge base, to realize the value of data, to improve the equipment maintenance and management level to provide support

To achieve standardized management of tooling, tools and tools, meet production and quality needs, and improve production efficiency

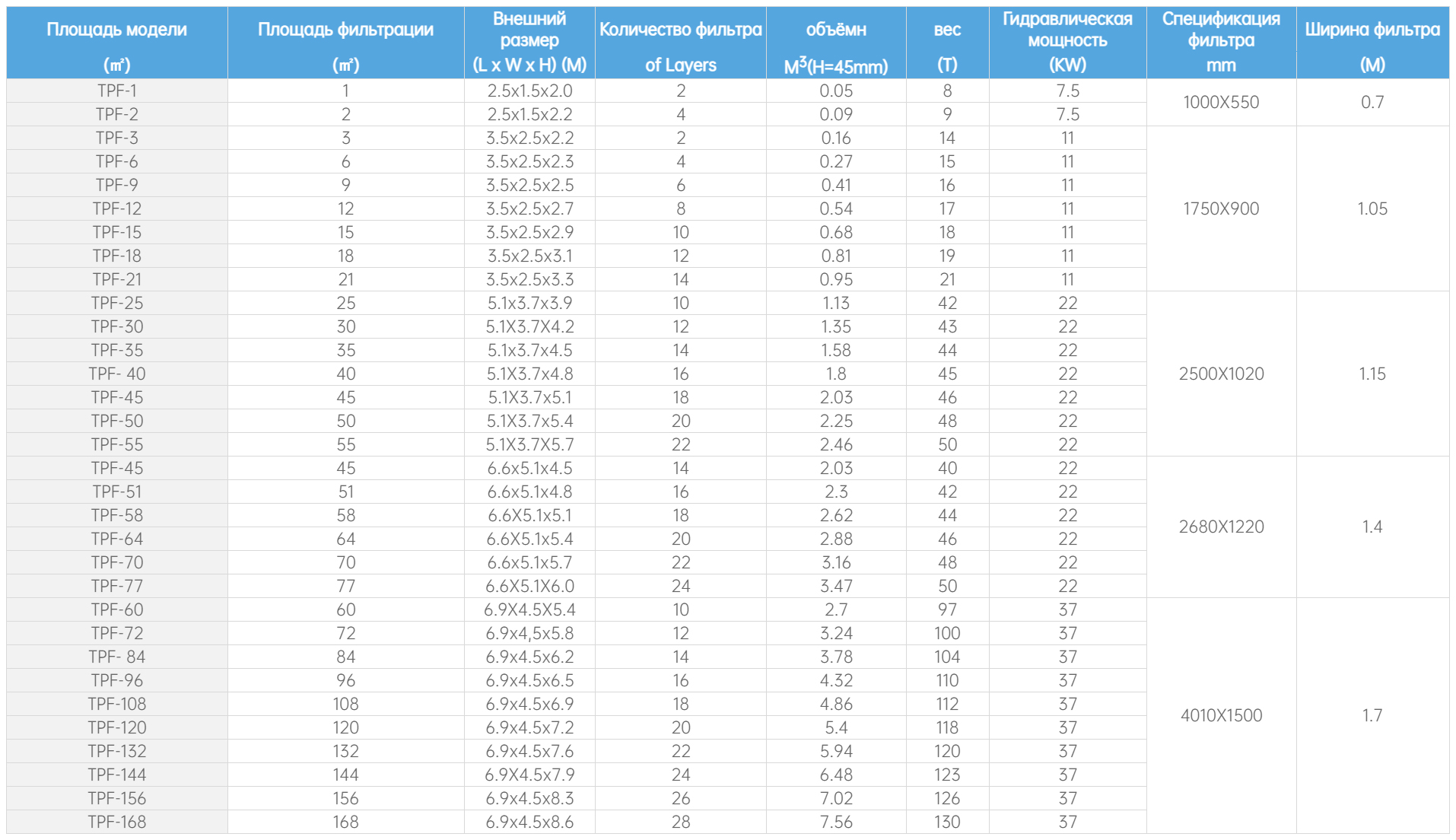

Технические характеристики

Площадь модели	Площадь фильтрации	Внешний размер	Количество фильтра	объёмн	вес	Гидравлическая мощность	Спецификация фильтра	Ширина фильтра
(㎡)	(㎡)	(L x W x H) (M)	of Layers	M³(H=45mm)	(T)	(KW)	mm	(M)
TPF-1	1	2.5x1.5x2.0	2	0.05	8	7.5	1000X550	0.7
TPF-2	2	2.5x1.5x2.2	4	0.09	9	7.5	1000X550	0.7
TPF-3	3	3.5x2.5x2.2	2	0.16	14	11	1750X900	1.05
TPF-6	6	3.5x2.5x2.3	4	0.27	15	11
TPF-9	9	3.5x2.5x2.5	6	0.41	16	11
TPF-12	12	3.5x2.5x2.7	8	0.54	17	11
TPF-15	15	3.5x2.5x2.9	10	0.68	18	11
TPF-18	18	3.5x2.5x3.1	12	0.81	19	11
TPF-21	21	3.5x2.5x3.3	14	0.95	21	11
TPF-25	25	5.1x3.7x3.9	10	1.13	42	22	2500X1020	1.15
TPF-30	30	5.1X3.7X4.2	12	1.35	43	22
TPF-35	35	5.1x3.7x4.5	14	1.58	44	22
TPF- 40	40	5.1X3.7x4.8	16	1.8	45	22
TPF-45	45	5.1X3.7x5.1	18	2.03	46	22
TPF-50	50	5.1X3.7x5.4	20	2.25	48	22
TPF-55	55	5.1X3.7X5.7	22	2.46	50	22
TPF-45	45	6.6x5.1x4.5	14	2.03	40	22	2680X1220	1.4
TPF-51	51	6.6x5.1x4.8	16	2.3	42	22
TPF-58	58	6.6X5.1x5.1	18	2.62	44	22
TPF-64	64	6.6X5.1x5.4	20	2.88	46	22
TPF-70	70	6.6x5.1x5.7	22	3.16	48	22
TPF-77	77	6.6X5.1X6.0	24	3.47	50	22
TPF-60	60	6.9X4.5X5.4	10	2.7	97	37	4010X1500	1.7
TPF-72	72	6.9x4,5x5.8	12	3.24	100	37
TPF- 84	84	6.9x4.5x6.2	14	3.78	104	37
TPF-96	96	6.9x4.5x6.5	16	4.32	110	37
TPF-108	108	6.9x4.5x6.9	18	4.86	112	37
TPF-120	120	6.9x4.5x7.2	20	5.4	118	37
TPF-132	132	6.9x4.5x7.6	22	5.94	120	37
TPF-144	144	6.9X4.5x7.9	24	6.48	123	37
TPF-156	156	6.9x4.5x8.3	26	7.02	126	37
TPF-168	168	6.9x4.5x8.6	28	7.56	130	37

Прикладная область

Умный башенный фильтр TPF, сравнимый с традиционным прессорным фильтром, содержит меньше воды, и время подачи существенно сокращает равномерно распределяемые твердые частицы, толщиной фильтра и позволяет эффективно промывать фильтры. В таких отраслях, как химическая промышленность, фармацевтическая металлургия, пищевая промышленность и окружающая среда, в частности, можно использовать более широкое применение в фильтрации, в частности в таких областях, как гипоксид алюминия, графит, фосфорнокислый литий, катализаторы продукции феррометаллургической продукции.
